Un amplificateur BF à lampe ECC81

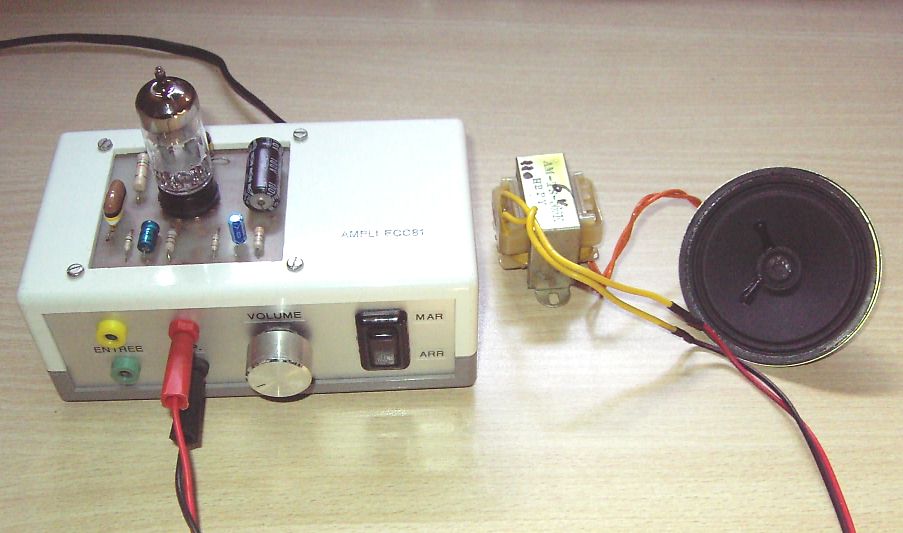

Cet amplificateur BF (de faible puissance) permet d'entendre sur un haut-parleur les réceptions prévues pour un casque (postes à galène, ou postes monolampe par exemple).
Il fait suite au récepteur VHF à EC86.

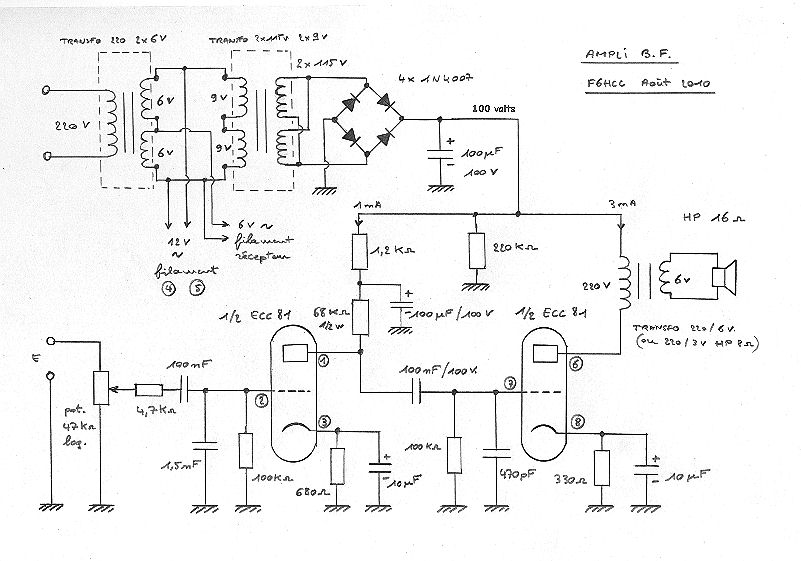

Le schéma
>> schéma en haute résolution <<
L'amplificateur est réalisé autour d'une lampe double-triode ECC81. La triode est un élément à trois électrodes qui fonctionne un peu comme un transistor, ou plutôt un transistor à effet de champ.
L'entrée sur la grille (broches 2 et 7) est en haute impédance.
La cathode (broches 3 et 8) correspond à l'émetteur (ou la source) du transistor.
L'anode (broches 1 et 6) correspond au collecteur (ou au drain).
Le signal BF passe par le potentiomètre de volume, puis est filtré de façon à éliminer les fréquences supérieures à la bande audio.
La résistance de 100 kohms polarise la grille de la lampe au niveau de la masse.
Le signal amplifié par le premier élément est injecté sur la grille du second.
La sortie du second élément attaque directement un transformateur adaptateur d'impédance.
Ce transformateur est indispensable parce que l'impédance de sortie de la lampe est élevée (les lampes travaillent en haute tension et à courant faible).
La partie alimentation comporte deux transformateurs montés tête-bêche. Le 12 volts du premier transformateur sert au chauffage de la lampe (broches 4 et 5). On récupère aussi du 6 volts qui peut alimenter une autre lampe (l'EC86 du récepteur VHF par exemple).
Le second transformateur (2 x 115 volts / 2 x 9 volts), monté à l'envers, fournit environ 70 volts. Une fois redressé on obtient une centaine de volts aux bornes du condensateur de filtrage.

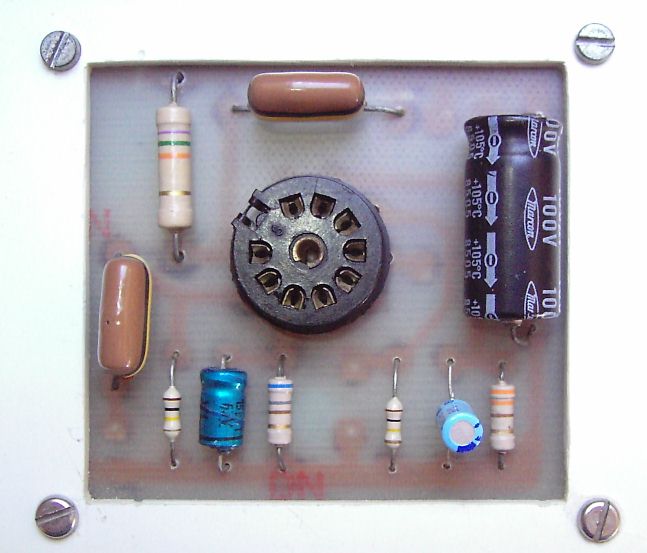

Exemple d'implantation des composants
On peut utiliser une simple plaque de bakélite ou bien réaliser un circuit imprimé.
Les composants de la photo n'ont pas exactement les mêmes valeurs que sur le schéma.
De même certains ont été ajoutés sous le circuit imprimé.
Comme transformateur de sortie BF on peut prendre un transformateur d'alimentation 220 volts / 6 volts pour un haut-parleur de 16 ohms ou bien un transformateur 220 volts / 3 volts pour un haut-parleur de 8 ohms.
On trouve des transformateurs à plusieurs sorties dans les alimentations miniatures multitensions.
La tension BF de sortie de l'ECC81 étant assez élevée on câblera le circuit d'entrée en fil blindé afin d'éviter les accrochages.
On peut faire varier la bande passante en jouant sur la valeur des condensateurs:
- diminuer les condensateurs de liaison de 100 nF vers 4,7 nF pour couper les fréquences basses.
- augmenter les condensateurs de grille (1,5 nF et 470 pF) pour couper les fréquences hautes.

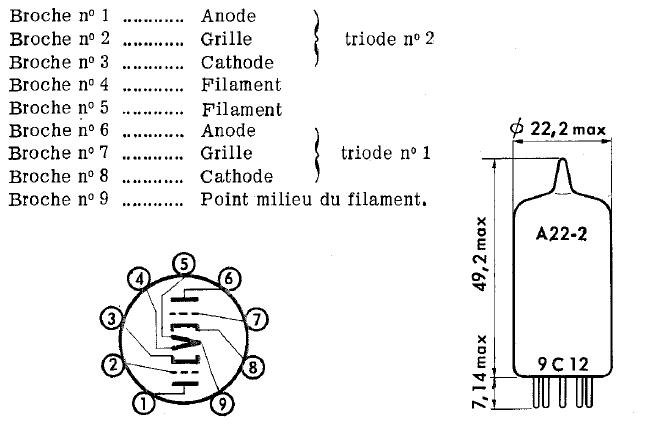

Brochage de la lampe ECC81
